一、产品特点
YS 型螺旋输送压榨机适用于城镇污水处理厂、住宅小区污水预处理装置、市政雨/污水泵站及自来水厂等的栅渣处理，它主要与格栅等设备配套使用，将栅渣进行输送、压榨及脱水。
二、结构及工作原理
该设备采用无轴螺旋式，当物料从输送压榨机的进料斗进入，依靠螺旋叶片的旋转将物料推移滑行，沿U型输送槽送至压实区，在压榨管及出料门盖的反弹簧压力下，使栅渣压榨脱水，脱水后的栅渣强制打开压力板落至垃圾小车内外运，挤压的渗水则通过回水管路流入格栅井中。
三、主要技术参数和安装尺寸表
型号 | YS-250 | YS-300 | YS-350 | |
螺旋公称直径D(mm) | 250 | 300 | 350 | |
螺旋直径中(mm) | 285 | |||
处理量Q(m³/h) | 2.0 | 4.0 |
| |
安装角度a | 1~5 | |||
螺旋转速n(t/min) | 8~12 | |||
电机功率N(KW | 1.5～3.0(根据要求定制) | |||
安装尺寸 (mm） | A | 40 | ||
B | 110 | |||
B1 | 与相应设备配套 | |||
| L | 根据用户要求定 | |||
L1 | 与相应设备配套 | |||
L2 | (L-1000Y2~L-1000Y3) | |||
H | 与相应设备配套 | |||
H₁ | 160 | 188 | 210 | |
H2 | 与相应设备配套 | |||
H3 | 与相应设备配套 | |||
X | 300~500 | |||
四、主要特点
■驱动装置采用轴装式平行轴斜齿轮式减速电机，结构紧凑，运行平稳安全；
■U型槽内设有内衬，耐磨性能强、使用寿命长；
■它采用无轴螺旋叶片及出口带压力式门板的结构形式，集输送、压榨、脱水于一体

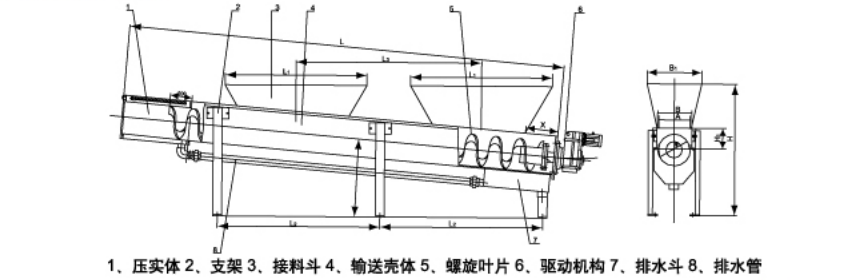

五、外形安装尺寸图
