一、技术特点
■药简容量：40L、120L、200L、500L、1000L(1)
■适用计量泵容量：从0.02L/H到1200L/H
■药桶材质：PE材质，耐化学腐蚀
■液体温度：60℃
■ 加料/检查孔：40到200L药桶：φ100mm
500到1000L药桶：φ135mm
二、型号说明
F系列 | 容量 | 搅拌机 | 外型尺寸 | 投加计量泵 | ||
型号 | 轴长(mm) | 直径(中) | 高度(H) | |||
FD-40 | 40L | 361 | 451 |
根据用户要求 | ||
FD-120 | 120L | PFD-120 | 686 | 508 | 794 | |
FD-200 | 200L | PFD-200 | 863 | 470 | 1086 | |
FD-500 | 500L | PFD-500 | 1000 | 800 | 1150 | |

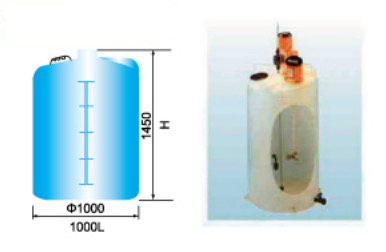

FD-1000 | 1000L | PFD-1000 | 1000 | 1000 | 1450 | |
三、主要配件说明
■耐腐蚀搅拌器：220V、150HZ、 160W(选择件)
■高/低液位开关：控制自动进液、启停投加或报警用(选择件)
■ 计量泵：根据投加量选型
■控制箱：可自动控制进液/排污(选择功能)报警，供电(选择件)
四、小型搅拌机及液位开关选型
型号 | 材质 | 技术规格 |
FD120 | 304SS 环氧涂层 |
160W/1330rpm、220V/50HZ |
FD200 | ||
LV20 LH21/2(液位开关) | PP PVDF | 无源触点0.6/7.6m |

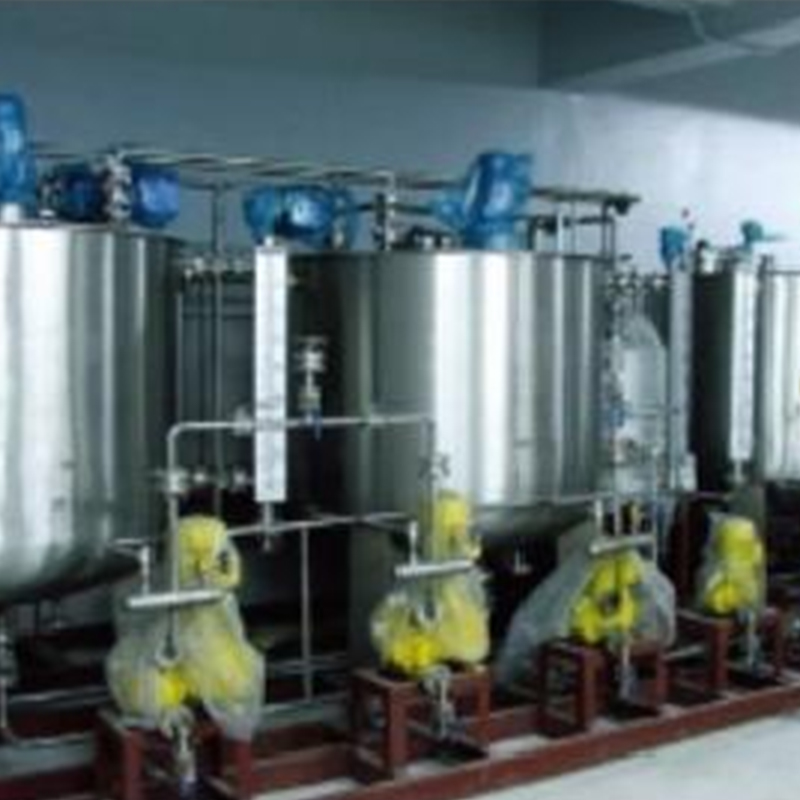

五、典型应用
六、配置组合
七、投加计量泵选型表
计量泵系列 | 流量范围(L/h) | 压力范围Mpa |
根据用户要求选择 | 0.79-95 | 0.17-2.07 |
10-1183 | 0.35-1.0 | |
1.25-329 | 1.0-1.24 | |
130-1100 | 1.0-2.8 |
