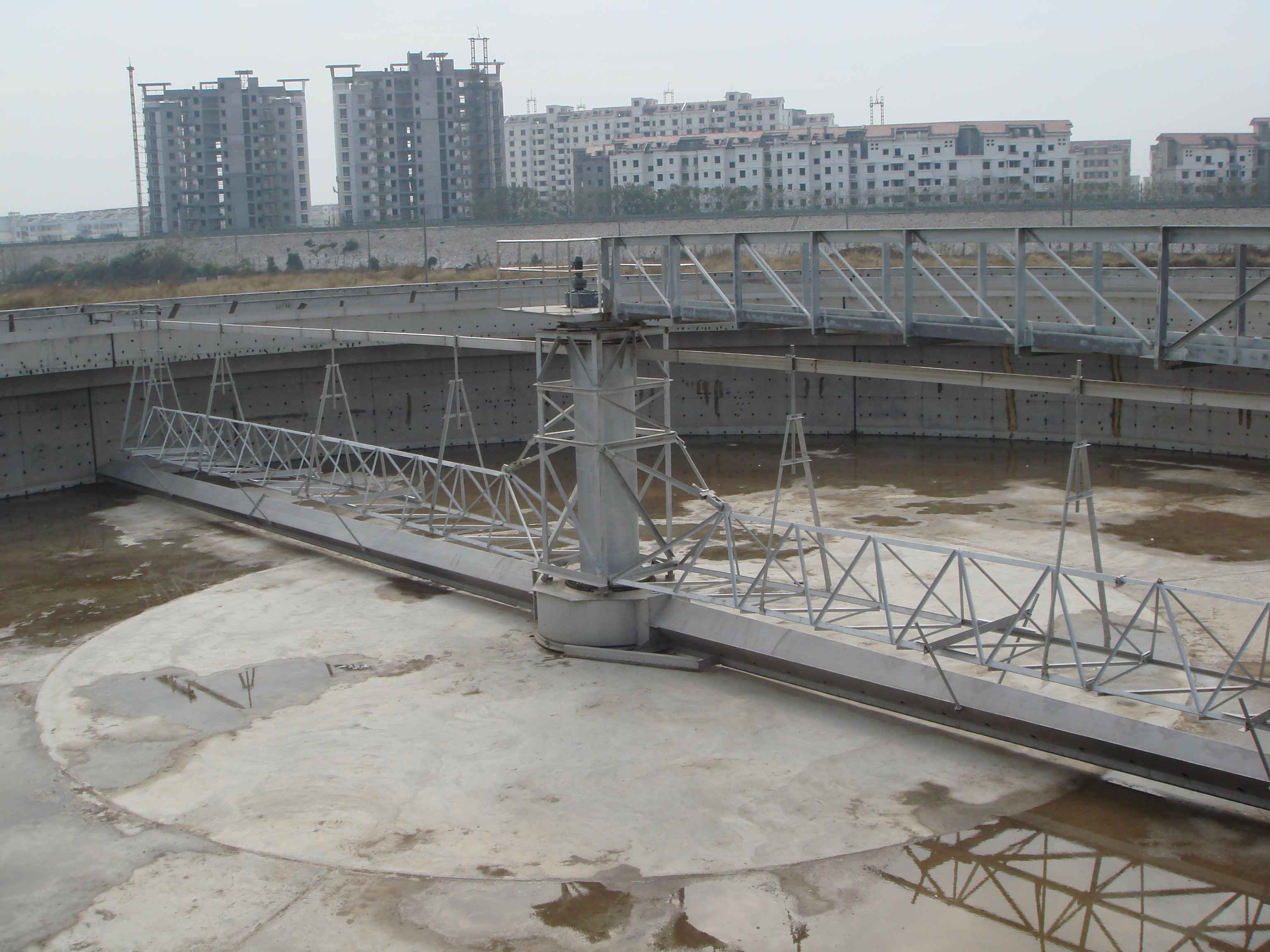

本实用新型涉及一种单管吸刮泥机。包括设置在沉淀池内的中心柱，驱动装置、工作桥和污泥收集筒，沉淀池底中心设有集泥坑，污泥收集筒安装在集泥坑上方，中心柱外套设有框架结构的垂架，污泥收集筒固定安装在垂架下端，工作桥一端安装在沉淀池池壁上端，另一端设置在中心柱上端，驱动装置与垂架上端连接，污泥收集筒一侧连接有刮泥板，另一侧设有与刮泥板呈180度分布的吸泥管，刮泥板和吸泥管上端均通过拉绳与垂架连接。本实用新型结构简单，通过垂架连接刮臂，提高了可靠性高，延长了设备的使用寿命，通过采用刮泥板与吸泥管相配合，能够将活性污泥与惰性污泥分别进行收集，从而提高了污泥处理效果。
