一、主要用途

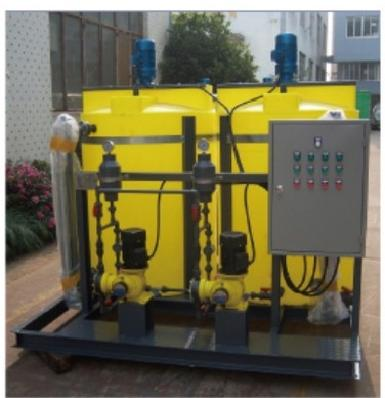

WA系列加药设备配有一个玻璃钢材质的药剂溶解槽，并配有一套电动搅拌机、二个药剂溶液箱， 一套投药装置及配管、钢制平台、扶梯等组成一个整体
二、结构及工作原理
该设备采用射流式混合器，利用高速水力冲散药剂或粉粒，增加细度，提高药剂或粉粒与水的接触，渗透面积，缩减溶解时间；设备以三槽溢流式组合，即制备、熟化和投配，利用重力和溶解度产生溶液的比重差，自动将已溶和未溶的分离，再经低速搅拌器的搅拌，提高溶液的均匀度。
三、主要技术参数和安装尺寸表
代号 | 加药设备组合形式 |
A | 一套加药设备 |
B | 二套加药设备 |
代号 | 投药方式 |
1 | 计量泵 |
2 | 喷射器附转子流量计 |
3 | 喷射器 |
型号 |
投药方式 | 外形尺寸 长×宽×高 (m) | 电机功率(KW) | 配管管径(mm) | 适用范围 | 接管处水压 | |||||||
搅拌机 | 计量泵 | 融解槽给水管 A | 喷射器给水管B | 药剂性质 | 药剂浓度 | 水温℃ | P h 值 | 排水沟 | 融解槽给水管 A | 喷射器给水管B | |||
WA-0.3/ 0.72A-1 | 小机座系列计 量泵(见注一) | 2.68×1.60 ×2.35 | 0.37 | 2×0.37 | 1×DN25 | ||||||||
WA-0.6/ 1.44B-1 | 小机座系列计 量泵(见注一) | 2.68×2.60 ×2.35 | 2×0.37 | 4×0.37 | 2×DN25 | 水廣稳定剂：混凝剂等 |
<50 |
≤9 | 接纳溶解槽,溶解箱排污水 | ≥9.8x104 |
≥28.4x104 | ||
WA-0.3/ 0.72A-2 | 喷射器附转子 流量计 | 2.68×1.60 ×2.35 | 0.37 | 1×DN25 | 1×DN25 | ||||||||
WA-0.6/ 1.44B-2 | 喷射器附转子 流量计 | 2.68×2.60 ×2.35 | 2×0.37 | 2×DN25 | ×DN25 | ||||||||
WA-0.3/ 0.72A-3 | 喷射器 | 2.68×1.60 ×2.35 | 0.37 | 1×DN25 | ×DN25 | ||||||||
WA-0.6/ 1.44B-3 | 喷射器 | 2.68×2.60 ×2.35 | 2×0.37 | 2×DN25 | 1×DN25 | ||||||||

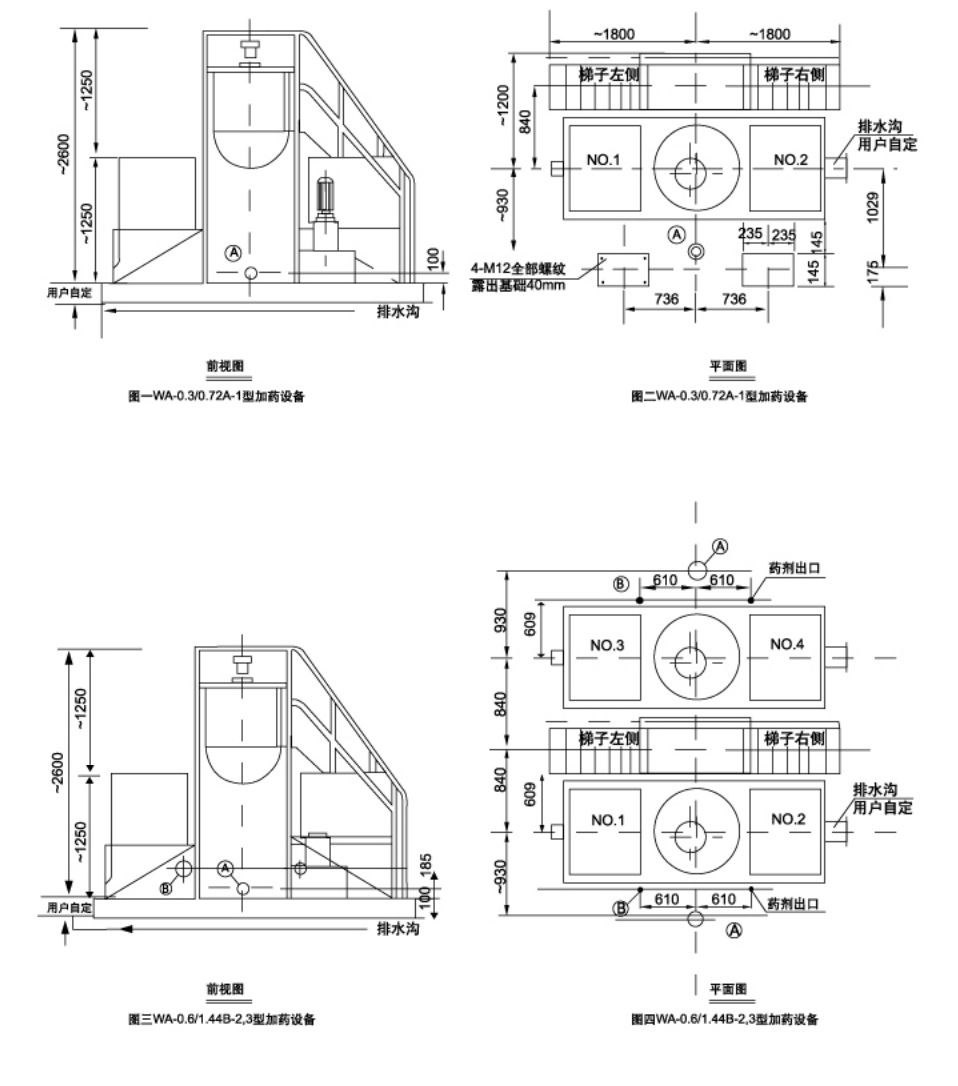

四、外形安装尺寸图
