一、用途
YQG 型桥式刮渣(刮泥)机主要用于城镇污水处理厂及自来水厂的平流式沉淀池的排泥，该机为单向刮泥，根据用户要求，可增设撇 渣、撇渣装置。
二、结构及工作原理
该设备采用移动桥式，当刮泥机不工作时，即停在进水端；当刮泥机工作时，顺水流行驶时，先放下撇渣板，将池面浮渣撇向池端钢制撤渣槽内，而刮泥板被提离池底;反向行驶时，放下刮泥板将池底污泥刮向池端集泥槽内。而撇渣板被提起，离开液面以防浮渣逆行；依此作往返工作运动，从而达到刮泥、撇渣的目的。
三、主要技术参数和安装尺寸表
型号 参数 | YQG-5 | YQG-6 | YQG-8 | YQG-10 | YQG-12 | YQG-15 | YQG-20 | |
池宽B(m) | 5 | 6 | 8 | 10 | 12 | 15 | 20 | |
轨距LK(m) | B+0.4 | |||||||
池深H(m) | 3.0～5.0 | |||||||
池长L(m) | 根据用户要求定 | |||||||
行使速度V(m/min) | 1.5～2.0 | |||||||
行走电机功率N₁ (KW) | 0.25×2 | 0.37×2 | 0.55×2 | |||||
提耙电机功率Nz(KW) | 0.37～0.75 | |||||||
钢轮直径d(mm) | 250 | |||||||
钢轨规格(kg/m) | 15(GB/T11246-1989) | |||||||
安装尺寸 (mm) | B1 | 1500 | 2200 | 2900 | ||||
L1 | 根据用户要求定 | |||||||
轮压P₁ (KN) | 15 | 22 | 30 | |||||
钢轮水平载荷P2(KN) | 6 | 8 | 10 | |||||
四、工作特点
■双边驱动，两侧滚轮传动同步，运行平稳；
■水上行车采用钢轮行走，水下刮板采用橡胶滚轮行走；
■撤渣与刮泥为反向工作；
■操作简便，可直接就地/远程控制设备的运行。

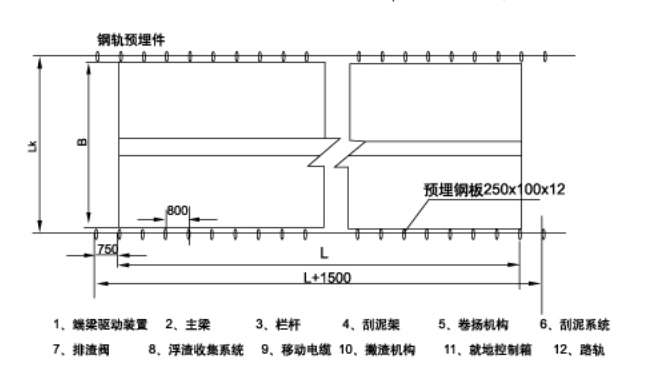

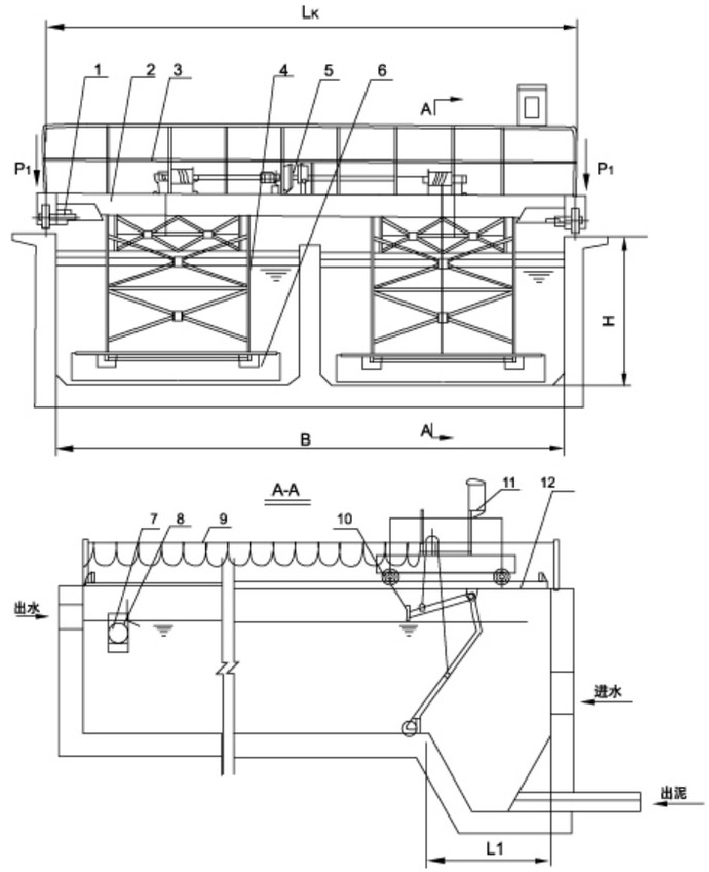

五、外形安装尺寸图
